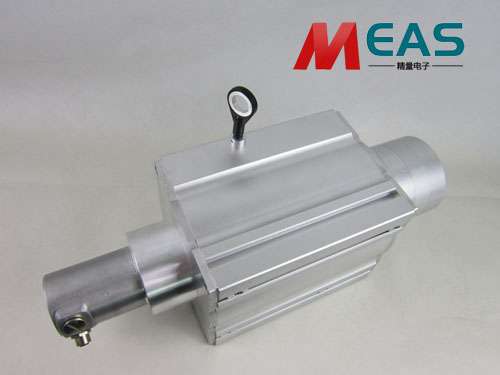

拉繩位移傳感器的精度與電位器有很大的關系，電位器可以是0.3%，0.15%，0.1%等精度，加上線輪的偏心（±0.02mm），如果是電流輸出，還有電壓/電流轉換誤差，以及裝配誤差，實際精度難以與電位器相等。可以在電位器的精度上加0.05%，以此為依據給客戶參數。常用的編碼器每轉3600、5000脈沖數的編碼器脈沖式的可以很好地計算出來，如客戶要求0.05mm的分辨率，如選用3600線的（每轉3600脈沖數的編碼器），則每轉的行程應不超過180mm，換算成線輪的直徑應是（180/3.1415926）-0.7或1=56.59或56.29mm，做成標準的線輪56mm就能達到客戶的要求。
拉繩位移傳感器在工作的過程當中，在某一點的顯示數據有規律地跳動，或者是沒有顯示數據的時候，出現這種情況就需要檢查連接線絕緣是不是出現破損的現象，并且跟機器的外殼很有規律地接觸而導致的對地短路。如果要求行程長，需要用大的線輪，就應該選用5000線的編碼器，再算一下分辨率。需要多大的線輪計算一下就可以得出，這樣選擇起來比較方便，不至于選錯型號而造成經濟上的損失。模擬量與開關量輸出可獨立設置檢測窗口。
|
