拉繩式位移傳感器是一種新型測量距離和控制位移的高精度電子尺傳感器，它的主要特點是測量精度高、測試距離長、使用壽命長等，還可以在惡劣的環境中工作，已廣泛替代了直線傳感器、電子尺等。深受用戶喜愛。那么，該產品的設計原理是什么呢？

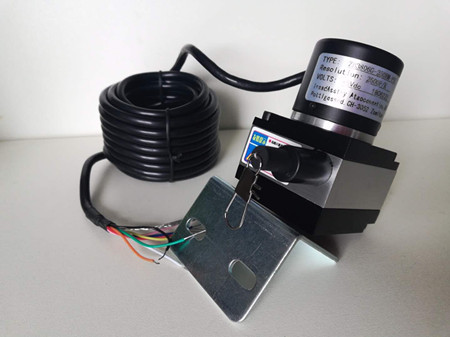

首先，在外形上來看，該產品的外觀設計是很漂亮的，它是由高精度加工中心精密加工而成，外殼為高強度鋁合金結構鋼，具有抗腐蝕、耐老化等特點。產品兩側及底部均預留安裝螺孔，以便于各個方向的安裝，我公司出售的所有拉線繩產品均標配安裝支架，便于用戶安裝。頂部是由一直高精度增量型編碼器或絕對值編碼器組成，可以在-25℃-85℃的環境中連續工作。信號輸出范圍包括數字型：正弦波信號、方波信號、集電極開路信號、差分信號、推挽輸出型號等等。
拉繩式位移傳感器的原理是將一根高柔性鋼絲繩纏繞在一個可以旋轉的原型輪上，圓形轉輪連接在編碼器的軸上，拉出鋼絲繩就會帶動轉輪旋轉，從而輸出脈沖或數字信號，而它的伸縮系統是由一個高剛性的卷簧控制，在拉出時卷簧會隨距離而拉緊，收回是卷簧展開。此環節加工精度高，并依據我司最新技術，使鋼絲繩永不壓線，達到高精度測量。眾標公司生產的拉線繩系列產品拉出速度可達到1000mm/s，分辨率0.01mm/p，以上為拉線繩式位移傳感器的設計原理。
|
